线体长度(L1) ：按客户工艺需要选定

线体宽度(B) ：按客户工艺需要选定

链条节距 ：50.8、100

单工位长度(L2)： 按客户工艺需要选定

工作面高度(H) ：750mm±25mm(推选值)

运行速度：V=0.5-15m/min(推荐：机械固定式、电磁调速式、变频调速式)

运行方式：连续、节拍

输送介质：平板链

适用范围：机电、家电的产品装配、输送、调试

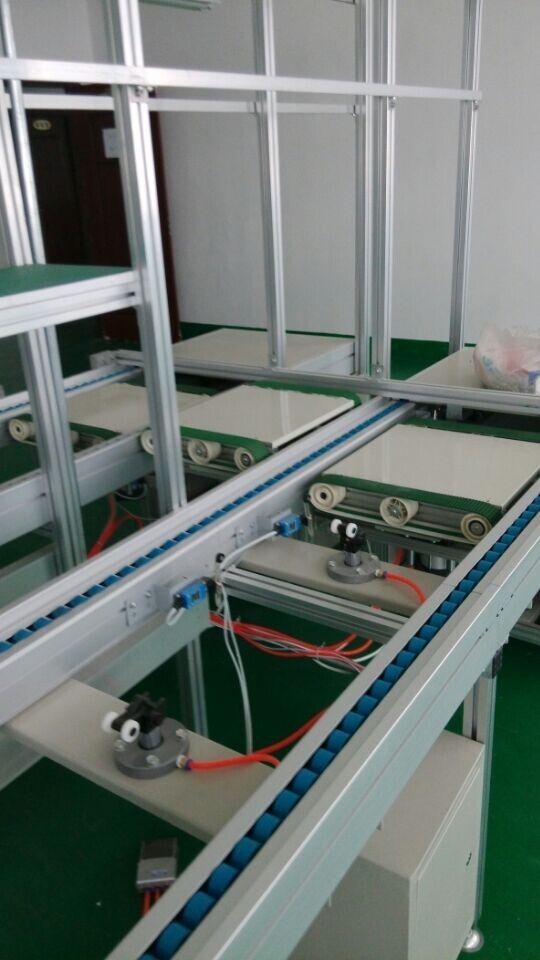

差速链流水线 target=_blank>流水线采用倍速链牵引，工装板可以自由传送，采用阻挡器定位使工件自由运动或停止，工件在两端可以自动顶升，横移过渡。还可以在线体上或线体旁安装旋转、专机、检测设备、机械手等装置。

差速链流水线特点

1. 链式流水线是以链条作为牵引和承载体输送物料，链条可以采用普通的套筒滚子输送链，也可采用其它各种特种链条；

2. 输送能力大，可承载较大的载荷；

3. 输送速度准确稳定，能保证精确的同步输送；

4. 易于实现积放输送，可用做装配生产线或作为物料的储存输送；

5. 可在各种恶劣的环境（高温、粉尘）下工作，性能可靠；

差速链流水线工程应用特点

      差速链流水线采用DQ912铝合金型材作为导轨，以三倍速链条为传输介质，电动、气动控制相结合，整体运行处相对自由节拍状态，广泛应用于电视机、显示器、仪器仪表、空调、燃气具、摩托车配件、汽车配件等产品的装配、调试及检测作业。同时可与提升机或悬挂输送线[1]、自动搬运机械手组成立体交叉的循环生产系统。

差速链流水线工程规格及参数

1、线体长度根据产品的装配工艺编排计算得出；

2、线体高度为2M，其中工作面高度750±20mm可调；

3、线体宽度：1200mm，根据产品规格自由定；

4、线体配置：。1日光灯，2.电风扇，3.气管配有快换节口，4.工艺图板，5.工具箱配有220V电源插座，6.隔台板；

差速链流水线原理说明

     采用特制铝合金型材作导轨，用增速链拖牵工装板作为输送介质。流水线采用组合式装配模式，工位数可按工艺要求设定。工位配置有脚踏开关、电源插座、工位阻挡器、工艺图板、照明等，线体上设有顶升平移机、顶升旋转台等，使整个流程达到自动化工作状态。
